橡膠O型密封圈是屬于擠壓型密封圈，而擠壓型的密封圈的基本工作密封原理是依靠密封圈發生彈性變形的，而在密封接觸面上造成接觸壓力，接觸壓力大于被密封介質的內壓，則不發生泄漏，反之則會發生泄漏了。東晟密封圈告訴您為了保證形成有效的密封效果，密封的材料的性能和密封結構的設計是至關非常重要的環節，對于不同類型的密封結構，O型密封圈的壓縮量和溝槽設計各不相同。安全閥中O型密封圈的密封形式主要有端面靜密封圈及往復動密封圈、閥座密封圈他們都自己不同的特點及結構設計。

那么，橡膠O型密封圈中的端面靜密封結構設計都有什么樣的要求呢？以先導式安全閥密封為例，簡單的講解一下關于端面靜密封結構設計要求吧？

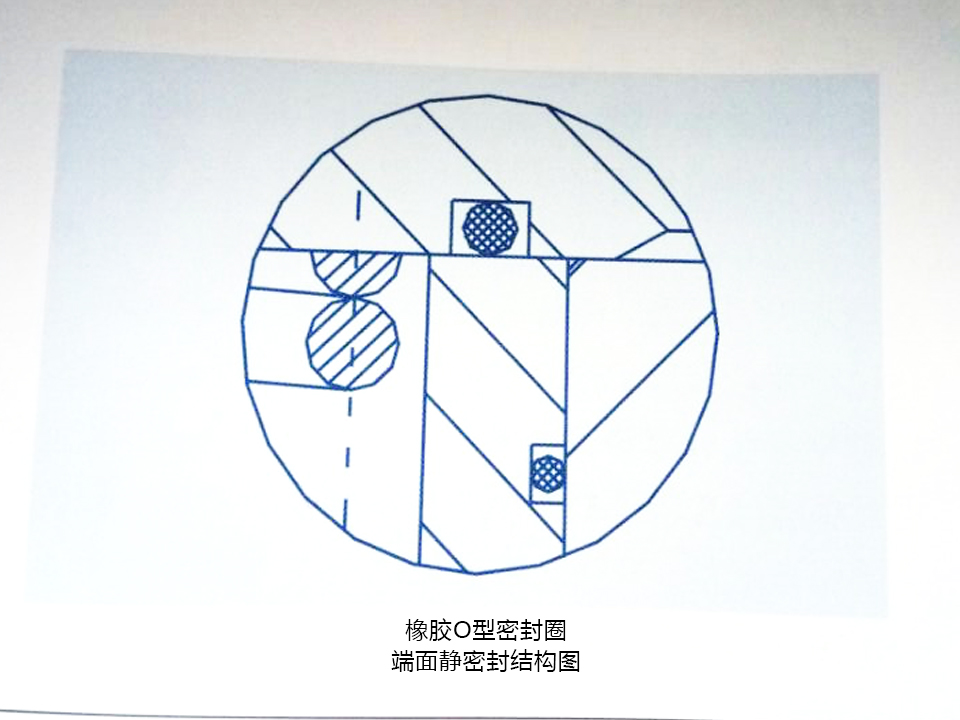

先導安全閥的閥座與閥體之間、閥體與蓋板之間等端面（看看圖1）的密封均屬于端面靜密封圈，其密封結構較為簡單。靜密封工況下，O型密封圈在軸向愛到擠壓的時候，在壓力的作用情況之下，是會產生徑向里蠕動，因此在設計O型密封圈的溝槽的時候需要考慮壓力的方向。O型密封圈在溝槽內必須要有一定的空間，O型密封圈體積占溝槽容積的75%左右比較合適。內徑拉伸裝入溝槽時，拉伸量控制在絲徑1%-3%為最佳，不要超過5%。端面密封的壓縮率要控制在20%-30%。

為防止應力集中，溝槽的底部需要倒圓角，半徑取0.2-0.5mm，槽內的粗糙度Ra取1.6pm為宜。以上就是關于橡膠O型密封圈中的端面靜密封的結構的基本設計要求了。
